Fremdstromanode

Fremdstromanode

Der Fremdstrom-Kathodenschutz ist eine wirksame Methode, um die Korrosion von unterirdischen Metallstrukturen wie Pipelines, Tanks usw. zu verhindern.
Die Hilfsanode ist ein wichtiger Bestandteil des Fremdstromsystems, das den Schutzstrom durch das Medium an die Oberfläche des zu schützenden Bauwerks überträgt.
Die Kathodenschutzanode für unterirdische Strukturen mit eingeprägtem Strom wird normalerweise nicht direkt im Boden vergraben, sondern bildet das Anodengrundbett, indem der kohlenstoffhaltige Füllstoff um die Anode herum eingefüllt wird. Der Füllstoff wird verwendet, um den Erdungswiderstand des Anodengrundbetts zu verringern und die Lebensdauer der Anode zu verlängern.
Klassifizierung von Fremdstromanoden

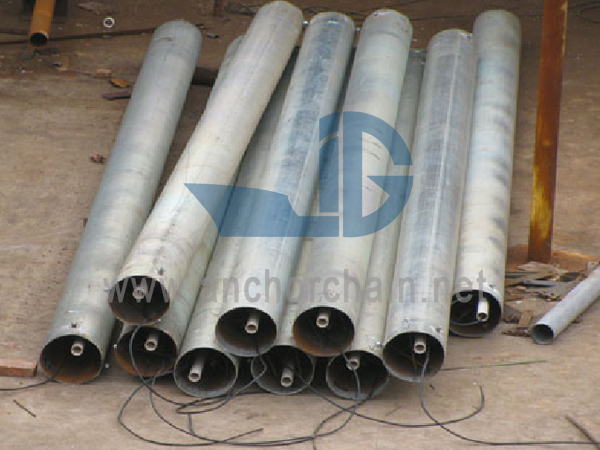

1. Vorverpackte Gusseisenanode mit hohem Siliziumgehalt
A. Zusammensetzung: Die vorverpackte Gusseisenanode mit hohem Siliziumgehalt besteht hauptsächlich aus Anode, Füllkoks, Luftführungsrohr und den Stahlmantelrohren und so weiter.
B. Leistung: niedrige Verbrauchsrate, niedriger Erdungswiderstand, stabiler Ausgangsstrom und -spannung, bequeme Konstruktion; weit verbreitet im kathodischen Schutzbau.
C. Anwendung: Hilfsanode für kathodisches Schutzsystem mit eingeprägtem Strom.
D. Die Anode befindet sich tief in mehreren zehn Metern nassem Boden, wodurch der Erdungswiderstand effektiv reduziert, die Abdeckung des kathodischen Schutzsystems erheblich verbessert und die Lebensdauer unterirdischer Strukturen wie Pipelines verlängert wird. Diese Anode spart auch die Betriebs- und Wartungskosten des kathodischen Schutzsystems. Es ist ein ideales kathodisches Schutzmaterial für einen hohen Bodenwiderstand.
E. Spezifikationen:
AK-YJA-219*2000 (Φ50*1500)
AK-YJA-219*2000 (Φ75*1500)
Vorverpackte Eisenanode mit hohem Siliziumgehalt


2. Gusseisenanode mit hohem Siliziumgehalt
Die siliziumreiche Gusseisenanode mit Chrom ist die ideale Hilfsanode für das kathodische Fremdstromschutzsystem. Es wird häufig für den Schutz und Korrosionsschutz von unterirdischen oder Unterwasser-Metallstrukturen wie Öl-, Erdgas-, Chemieanlagen und Wasserversorgungsunternehmen verwendet. Unsere Gusseisenanode mit hohem Siliziumgehalt wird gemäß dem Standard GB 8491-87 hergestellt.
A. Arten:
Es sind verschiedene Arten von Stab- und Rohranoden aus Gusseisen mit hohem Siliziumgehalt erhältlich.
B. Implementierungsstandard:
SYJ36-89
C. Hauptleistung:
Extrem starke Säurekorrosionsbeständigkeit; weit verbreitetes Hilfsanodenmaterial für kathodisches Schutzsystem mit eingeprägtem Strom.
D.Hauptanwendung:
Weit verbreitet für den kathodischen Schutz mit eingeprägtem Strom in Offshore-Ölbohrplattformen, unterirdischen Rohren und unterirdischen Kabeln

und andere Einrichtungen.

3. Anode aus gemischtem Metalloxid
Die gemischte Metalloxidanode besteht aus einem Titansubstrat (ASTM B265, Titan erster Qualität) und einer Schicht aus Metalloxiden (Ru, Ir, Ti-Metalloxid) mit elektrokatalytischer Aktivität, die auf das Titansubstrat aufgebracht ist. Die Polarisation der Oxidbeschichtung ist gering und die Verbrauchsrate ist sehr gering. Durch Einstellen der Zusammensetzung der Oxidschicht kann die Oxidschicht an unterschiedliche Umgebungen wie Meerwasser, Süßwasser, Bodenmedium angepasst werden. Da die Mischmetalloxidanode die Vorteile hat, die andere Anoden nicht haben, ist sie das idealste und vielversprechendste Hilfsanodenmaterial geworden.
Anwendung
Im Meerwasser ist das Hauptanodenprodukt Cl2; In Erde, Süßwasser, Brackwasser, Meerwasser ist das Hauptanodenprodukt O2 oder Cl2 oder beides.
Mischmetalloxid-Anoden werden hauptsächlich in vier Typen unterteilt:
Die Metalloxidanode hat eine Vielzahl von Formen, wie z. B. linear, Stab, Rohr, Streifen, Scheibe und Netz. Es wird entsprechend der tatsächlichen Verwendung ausgewählt.
Anode aus gemischtem Metalloxid

4. Tiefbrunnenanode
Implementierungsstandard: SY/T0096-2000
Hauptleistung: lange Lebensdauer, bequeme Installation, kleiner Erdungswiderstand, große Entladekapazität und so weiter.
Anwendung: Es wird in einem kathodischen Schutzsystem mit tiefem Anodengrundbett verwendet

4. Anodenflex (flexible Anode)
A. Anodenflex aus elektrisch leitfähigem Polymer/MMO-Anodenflex
Anodenflex (Flexible Anode) ist die Kernkomponente des kathodischen Schutzsystems. Es ist ein lineares, flexibles Anodensystem auf Kohlenstoffbasis, das in der Pipeline, Tanks oder anderen geschützten Strukturen in der Nähe installiert und mit der Anode verbunden wird, die mit einer externen Stromversorgung verbunden ist, während der Öltank und die Pipeline mit dem Minus verbunden sind Elektrode der externen Stromversorgung, um einen Stromkreis zu bilden. Nach dem Einschalten kann die richtige Menge an Schutzstrom gleichmäßig durch den Draht zu jedem Teil verteilt werden, sodass der geschützte Körper vollständig geschützt ist.
Das Anodenflexsystem besteht aus 6 AWG-Kupferdraht, leitfähigem Polymer, reiner Aktivkohle, säurebeständiger Materialschicht, gewebtem Schutznetz und anderen Grundeinheiten.
Flexible MMO-Anode für Fremdstrom-Kathodenschutz

B. Kupferkabelkern Anodenflex
Kupferkabelkern: Als Stromleiter verwendet, hat die Kabelanode eine gute Flexibilität, eine starke Beständigkeit gegen mechanische Beschädigungen und eine gute chemische Stabilität. Bei einem Außendurchmesser des Kabels von 12,7 mm und einer Querschnittsfläche von 11,4 mm2 des inneren Kupferkerndrahts beträgt der Widerstand der Einheitslänge R' 2 mΩ.m-1. Die flexible Anode wird hauptsächlich für den kathodischen Schutz von erdverlegten Rohrleitungen und Tankböden verwendet.
Die Anwendung einer flexiblen Anode löst erfolgreich das Problem des kathodischen Schutzes alter Pipelines und kann auch allgemein die Schwierigkeiten einiger herkömmlicher kathodischer Schutztechnologien lösen, wie z Verteilung am Tankboden.
Im Allgemeinen hat die flexible Anode die folgenden Komponenten: Kupferkern, leitfähige Polymeranodenmaterialien, Koksrückstände, Korbgeflechte und so weiter.
Kupferkabelkern Anodenflex
