Universal Fairlead Chain WheelUniversal Fairlead Chain Wheel: Fairlead zum Durchführen des Kabels und zum Ändern der Richtung oder zum Begrenzen seiner Exportposition und zum Reduzieren der Reibung zwischen dem Kabel und dem Rumpf, Hauptrollen-Kettenrad, Klampe Rollen-Kettenrad, offene Rollenführungskabeleinheit, 360° drehbare Seilrolle und so weiter.
Universelles Fairlead-Kettenrad
Universelles Fairlead-Kettenrad: Fairlead zum Führen des Kabels und zum Ändern der Richtung oder zum Begrenzen seiner Exportposition und zum Reduzieren der Reibung zwischen dem Kabel und dem Rumpf, Hauptrollen-Fairlead, Klampen-Rollen-Fairlead, offene Rollenführungskabeleinheit, 360 ° drehbar Fairlead und so weiter.

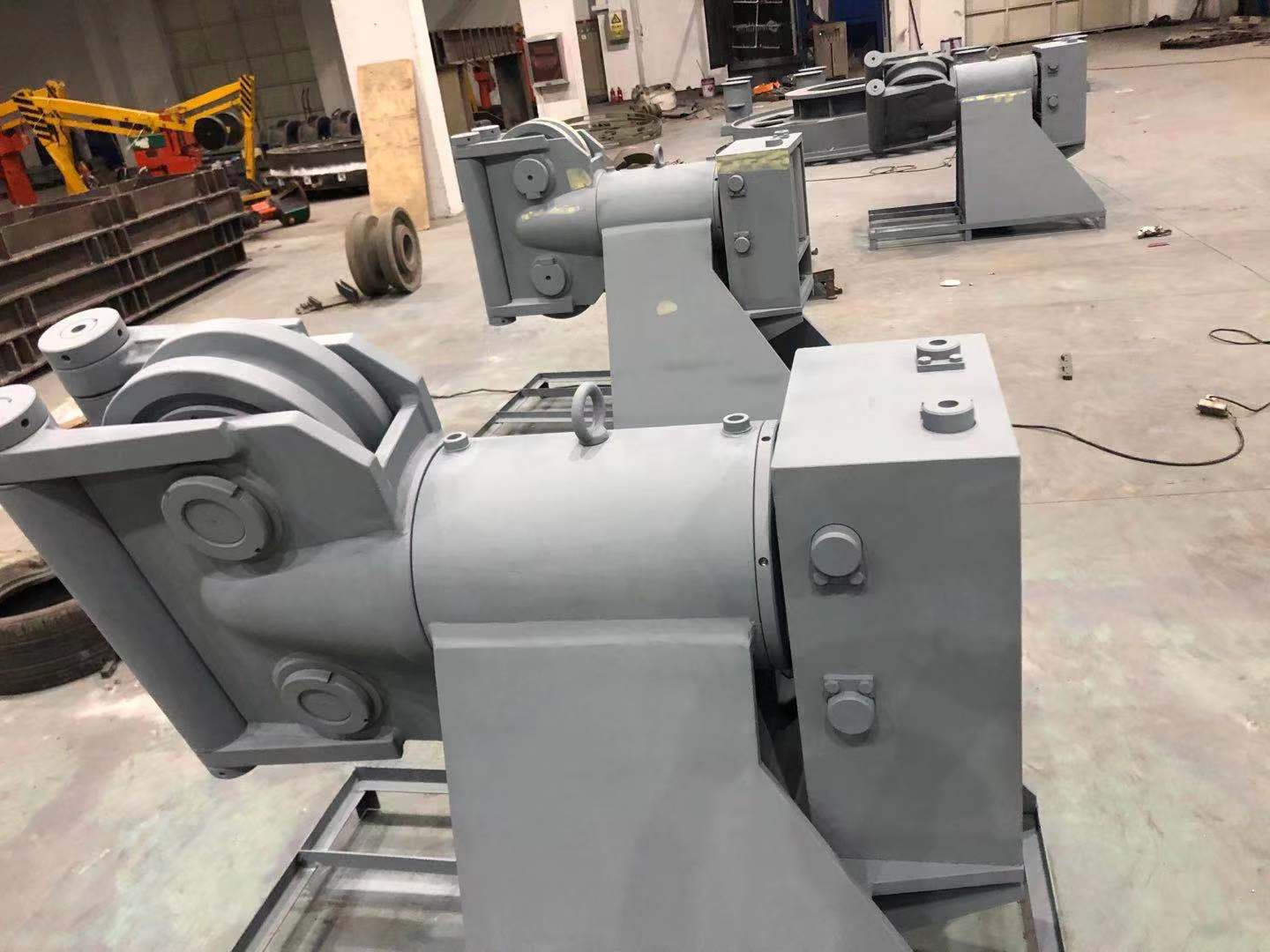

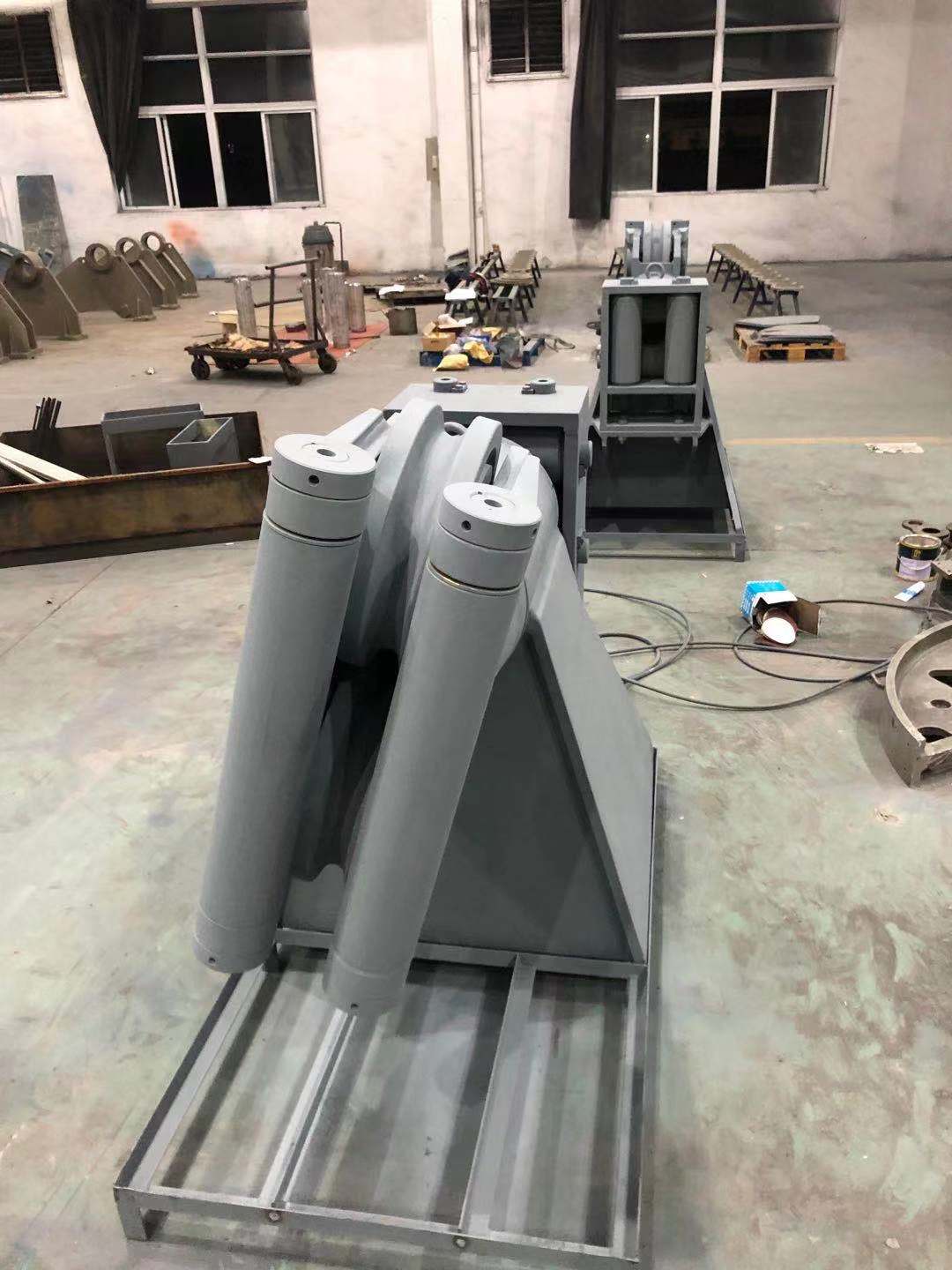

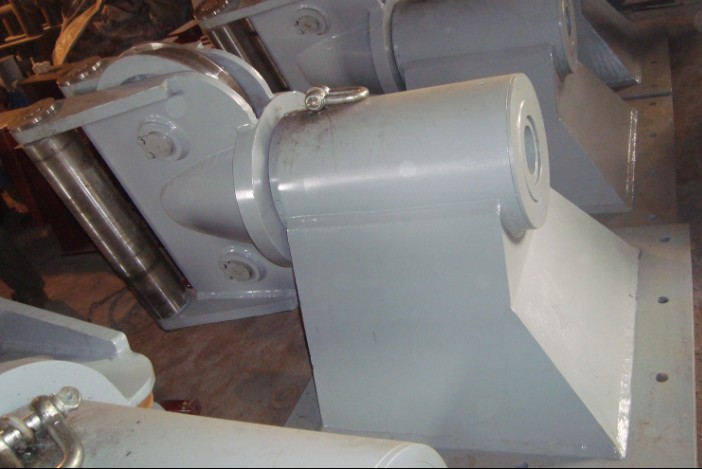

Universelles Seilführungskettenrad, einschließlich Halterung, Hauptzylinder und Kabelführungsmittel des Hauptzylinders, um frei drehbar um seine Mittelachse angeordnet zu sein, wobei der rohrförmige Hauptkörper entlang seiner Mittelachse mit einem Durchgangsloch versehen ist; Die Führungskabelvorrichtung umfasst zwei äußere Sperrholzplatten und zwei parallele Riemenscheibensätze, die nebeneinander zwischen Sperrholzplatten angeordnet sind, Sperrholzplatten, die vertikal in der Vorderfläche des Hauptzylinders angeordnet sind; mit Hauptzylinder und Rad, so integriertes Design, kompakte Struktur, kleiner Raum, kann leicht auf kleine Schiffe angewendet werden; In der Zwischenzeit kann sich die Kabelführung des Zylinderkopfs frei um die Hauptachse drehen, sodass die Kabelführungen eine hohe Flexibilität haben, um den Anforderungen unterschiedlicher Ausrichtungen der Kabelführung gerecht zu werden, die Geschwindigkeit der Kabelführung erheblich zu verbessern und viel Ausrüstung und Arbeitsressourcen einzusparen. Frontendgehäuse aus Sperrholz, damit das Kabel glatter wird und die Stahlkante für Kabelreibungsschäden vermieden wird.
|
Abbildung Nr. |
Bleischeibe Best.-Nr. |
Scheibendurchmesser (in.) |
Standard Stück (ibs) |
Gewicht pro Stück (ibs) |
Abmessungen (Zoll) |
|||
|
A |
B |
C |
D |
|||||
|
461-18 |
239753 |
18 |
7/8 |
500 |
12.00 |
20.00 |
11.00 |
1.50 |
|
461-24 |
131574 |
24 |
1-1/4 |
500 |
15.00 |
26.00 |
14.00 |
1.50 |
|
461-26 |
238120 |
26 |
1-1/2 |
660 |
16.00 |
28.00 |
15.00 |
1.50 |
|
461-36 |
148389 |
36 |
1-5/8 |
850 |
20.00 |
36.00 |
19.50 |
2.00 |
|
461-40 |
136285 |
40 |
2 |
2006 |
23.00 |
42.00 |
22.50 |
2.00 |
|
461-42 |
130753 |
42 |
2-1/2 |
4000 |
28.00 |
52.00 |
25.50 |
2.50 |
|
463-26 |
4440359 |
26 |
1 |
988 |
33.00 |
33.00 |
3.75 |
1.50 |
|
463-30 |
1404377 |
30 |
1-1/4 |
1225 |
37.00 |
37.00 |
3.50 |
1.50 |
|
463-36 |
146522 |
36 |
1-1/2 |
1900 |
43.00 |
43.00 |
3.50 |
1.50 |
|
463-42 |
1406525 |
42 |
1-3/4 |
2975 |
50.00 |
50.00 |
4.38 |
2.00 |
|
463-48 |
131583 |
48 |
2 |
3600 |
55.00 |
55.00 |
4.63 |
2.00 |
|
463-60 |
123164 |
60 |
2-1/2 |
6400 |
68.00 |
68.00 |
5.75 |
2.00 |
