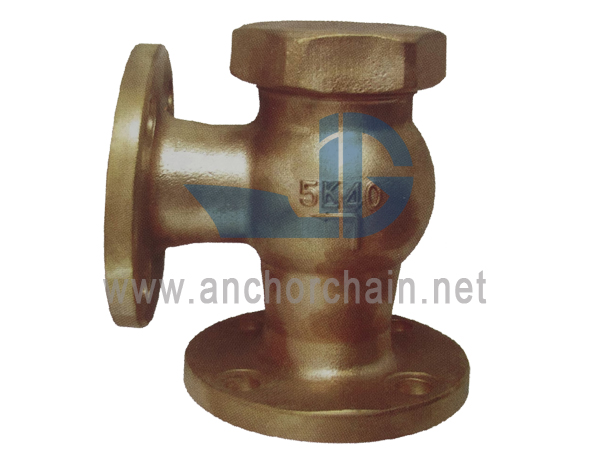

JIS F 7418 Bronze 16K Hubrückschlag-Eckventile (Ausführung mit Anschlusshaube)
1. Bewerbung
Die Produkte werden zur Steuerung des Mediums zum Öffnen und Schließen verwendet, um Rückfluss in Heizölleitungen und Schmierleitungen zu verhindern. Die Flanschabmessungen entsprechen den Flanschabmessungen von JIS B2220 für Stahlrohre.
2. Materialien
(1) - Gehäuse: Bronze
(2) - Scheibe: Bronze
(3) - Schaft: Bronze
3. Nenndurchmesser&Druck
Durchmesser: DN15~DN40
Druck: 16K
4. Funktionen
(1) . OEM-, ODM-Service ist akzeptabel. Die speziellen Anforderungen des Kunden werden in unserer Fabrik erfüllt.
(2) . Hergestellt nach JIS F7400-Standards. Das Ventilmaterial kann vom Kunden gewählt werden.
(3). Jede Frage wird innerhalb von 24 Stunden beantwortet.
5. Hauptgrößenliste
IMPA-Code |
Modell
|
L |
L1 |
D
|
C
|
Nein. |
h |
t |
H |
H1 |
D2 |
751366 |
7415 16K15 |
110 |
70 |
95 |
70 |
4 |
15 |
12 |
66 |
56 |
55 |
751367 |
7415 16K20 |
120 |
75 |
100 |
75 |
4 |
15 |
14 |
71 |
59 |
55 |
751368 |
7415 16K25 |
130 |
85 |
125 |
90 |
4 |
19 |
14 |
81 |
67 |
60 |
751369 |
7415 16K32 |
160 |
95 |
135 |
100 |
4 |
19 |
16 |
83 |
65 |
70 |
751370 |
7415 16K40 |
180 |
100 |
140 |
105 |
4 |
19 |
16 |
91 |
69 |
80 |
6. IACS-Zertifikat: ABS, BV, RINA, LR, CCS.
