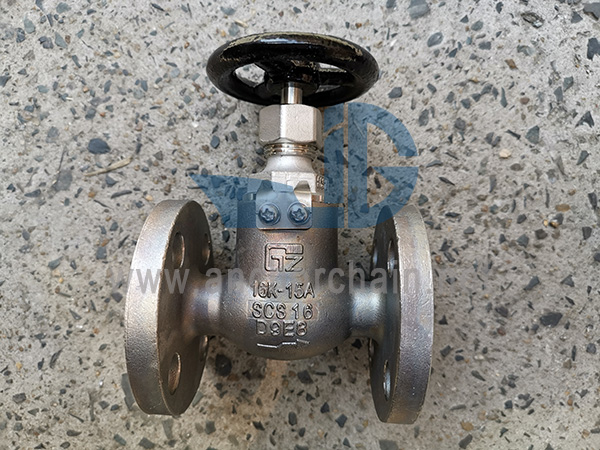

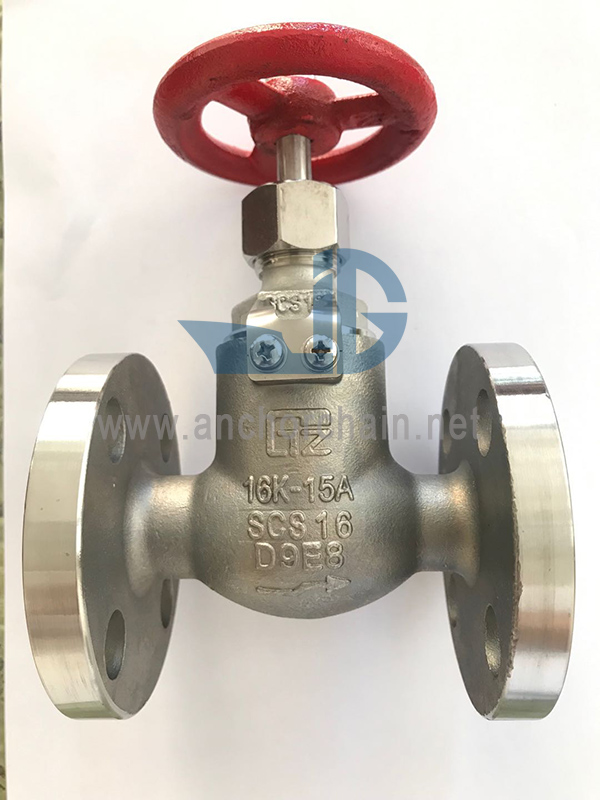

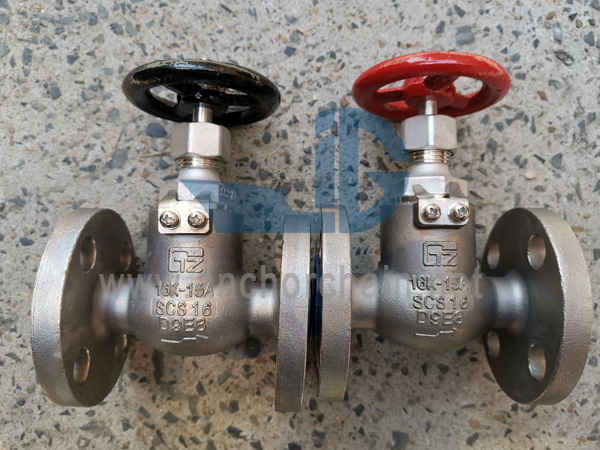

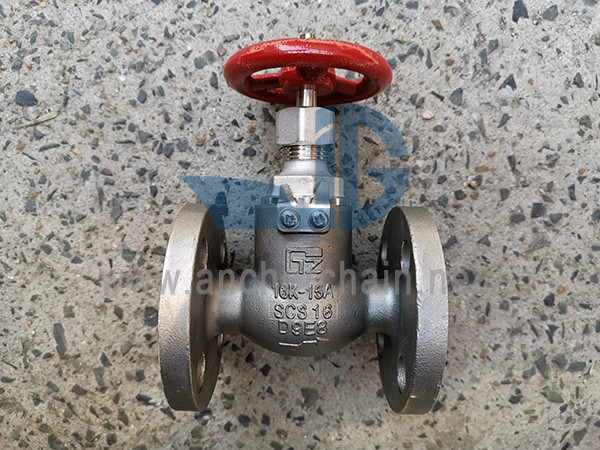

JIS F 7301 5K SCS16 Edelstahl-Absperrventile Marine-Edelstahl-Absperrventil oder Marine-Messing-Absperrventil können als Marine-Absperrventil aus Edelstahl / Messing bezeichnet werden. Funktion: Öffnen / Schließen des Rohrsystems Design-Standard: JIS F7301-1996
*DN15-DN40 mit geschraubtem Oberteil, DN50-DN65 mit geschraubtem Oberteil
Hauptmaterial:
1-Körper: Edelstahl(SCS16)/SUS316L
2-Disc: Edelstahl(SCS16)/SUS316L
3-Stiel: Edelstahl(SCS16)/SUS316L
4-Haube: Edelstahl(SCS16)/SUS316L
5-Handrad: Gusseisen (FC200)
IMPA-Code | Größe | Angesicht zu Angesicht (L) | Flanschdurchm. (D) | Tonhöhe (C) | Nr. des Bolzenlochs | h | t | H | D2 |
750121 | 15 | 100 | 80 | 60 | 4 | 12 | 9 | 130 | 80 |
750122 | 20 | 110 | 85 | 65 | 4 | 12 | 10 | 140 | 100 |
750123 | 25 | 120 | 95 | 75 | 4 | 12 | 10 | 160 | 125 |
750124 | 32 | 140 | 115 | 90 | 4 | 15 | 12 | 170 | 125 |
750125 | 40 | 160 | 120 | 95 | 4 | 15 | 12 | 190 | 140 |
750126 | 50 | 210 | 130 | 105 | 4 | 15 | 14 | 235 | 140 |
750127 | 65 | 250 | 155 | 130 | 4 | 15 | 14 | 260 | 160 |
